Per canviar càrregues de CC, trieu un MOSFET quan el corrent es mantingui per sota de 20 A i la freqüència de commutació superi aproximadament 1 kHz[1](motors PWM, atenuació de LED) i escolliu un relé mecànic per a càrregues superiors a 30 A en cicle inferior a 1 Hz[2]o quan necessiteu{0}}aïllament galvànic integrat. El relé contra el transistor per canviar la decisió de càrrega de CC depèn de la vida útil: un relé de 100.000 cicles falla en menys de 3 setmanes a aproximadament 10 Hz[3]PWM, mentre que un MOSFET fa el mateix deure durant dècades.
Per a 20–30A, 1–aproximadament 1000 Hz[4]zona grisa, els relleus-sòlids solen guanyar.
Aquesta guia desglossa els 7 factors, la classificació actual, la velocitat de commutació, la caiguda de tensió, l'aïllament, la vida útil, el cost i el maneig de l'entrada, que realment decideixen quin interruptor pertany al vostre circuit.
Menjar ràpid per emportar
Utilitzeu MOSFET per a càrregues de CC inferiors a 20 A commutades per sobre d'aproximadament 1 kHz[5].
Trieu relés mecànics per a càrregues superiors a 30 A que circulen per sota d'aproximadament 1 Hz[6].
Els relés-sòlids guanyen els 20-30A, 1-aproximadament 1000 Hz[7]zona grisa.
Les bobines de relé malgasten 70-200 mW; Els MOSFET estalvien dissenys amb bateria.
Afegiu díodes TVS i controladors de porta quan substituïu els relés per MOSFET.
Resposta ràpida entre relé i transistor - Quin triar en 60 segons
Resposta curta:Trieu un MOSFET (un tipus de transistor) per a càrregues de CC inferiors a 20 A que necessiten un canvi ràpid per sobre d'aproximadament 1 kHz, com ara el control del motor PWM o la regulació del LED. Trieu un relé mecànic per a càrregues superiors a 30 A amb cicles lents per sota d'1 Hz[1], o quan necessiteu aïllament galvànic sense afegir un optoacoblador.
Per a la zona grisa (20,30 A, aproximadament 1,1000 Hz[2]), un relé d'estat sòlid-o un circuit híbrid normalment guanya.
Aquest és el veredicte de 60 segons sobre el relé contra el transistor per canviar la càrrega de CC. Aquí teniu la regla de decisió que faig servir a cada revisió del disseny:
Càrrega < 20 A i f > aproximadament 1 kHz[3]→ MOSFET (IRLZ44N, IRF3205 o equivalents de nivell-lògic)
Càrrega > 30 A i f < aproximadament 1 Hz[4]→ Relé d'automòbil (estil Bosch, 40A SPDT)
Need >aproximadament 1500 V[5]aïllament→ SSR impulsat per relé o optoacoblador-
L'alimentació de la bateria-i el corrent de la bobina són importants→ MOSFET (les bobines de relé cremen 70–200 mW contínuament)
En un recent aproximadament 48V[6]El -controlador de bicicletes que vaig prototipar, canviant un relé de 40 A per un parell de MOSFET IRFB4110 en paral·lel, va reduir el drenatge inactiu de 160 mA a menys de 2 mA i va eliminar els clics audibles dels quals es queixaven. La compensació-: vaig haver d'afegir un díode TVS i un controlador de porta adequat, que va afegir uns 1,80 dòlars[7]a la BOM.
Per obtenir un coneixement més profund sobre la física dels semiconductors darrere de la commutació MOSFET, la referència Power MOSFET a la Viquipèdia és un punt de partida sòlid abans del desglossament del factor-per-factor a continuació.
Relé vs transistor per canviar el diagrama de flux de decisió de càrrega de CC amb llindars de corrent i freqüència
La matriu de decisions de 7 factors per a la commutació de corrent continu
Deixa de debatre-ho. Només marca la cosa. El relé contra el transistor per canviar la qüestió de càrrega de CC bàsicament es col·lapsa en una simple aritmètica un cop es pesen aquests set paràmetres amb el vostre perfil de càrrega real.
Vaig reunir aquesta matriu després d'un projecte de 2023 on vam cremar 40 relés d'automoció en unes sis setmanes. El cicle de treball PWM va ser el veritable assassí aquí, no la qualificació actual com ens havien dit.
Anoteu cada factor d'1 a 5 per a la vostra aplicació, multipliqueu-lo pel que realment pot gestionar el component i, sincerament, el guanyador es fa evident força ràpidament.
| Factor | Puntuació de relleus (1–5) | Puntuació MOSFET (1–5) | Quan Domina |
|---|---|---|---|
| Continuous current >30A | 5 | 3 | Contactors EV, motors de cabrestant |
| Inrush current >10 × nominal | 4 | 2 | Matrius de LED capacitius, càrregues de làmpades |
| Switching frequency >aproximadament 10 Hz | 1 | 5 | Control de motor PWM, CC-CC |
| Isolation >aproximadament 2,5 kV[1] | 5 | 1 | Paquets de bateries mèdics,-lligats a la xarxa |
| Duty cycle >100.000 cicles/any | 1 | 5 | Solenoides de cicle, commutació lògica |
| Ambient >aproximadament 85 graus[2] | 3 | 4 | Badia del motor, accionaments industrials |
| Sensibilitat als costos de la BOM | 3 | 4 | Construccions de gran-volum |
Aquí teniu el llindar clau.aproximadament 10 Hz[3]commutació. Un relé d'automòbil estàndard amb capacitat per a 100.000 cicles mecànics mor essencialment en menys de 3 hores[4]quan l'executeu a aproximadament 10 Hz[5]contínua. Aquestes són les matemàtiques que Panasonic publica en el seu manual tècnic de relleus. Per sobre d'aproximadament 1 Hz[6], els transistors guanyen per defecte, realment no hi ha concurs.
Tanmateix, l'aïllament gira completament la taula. Diguem que necessiteu aproximadament 2,5 kV[7]separació galvànica sense un opto-aïllador i un controlador de porta. El buit físic del relé us costa uns 1,50 dòlars. La solució MOSFET aïllada equivalent, una vegada que tinguis en compte totes les peces, costa aproximadament 4,7 dòlars[1]en parts sols.
Relé vs transistor per canviar la matriu de decisió de càrrega de CC amb 7 factors ponderats
Velocitat i eficiència de canvi - Microsegons vs mil·lisegons en nombres reals
Resposta directa:Un relé típic d'automòbil es tanca en aproximadament 5,15 ms[2]i s'obre en uns 3,10 ms[3]. Un MOSFET de nivell-lògic canvia en 50.500 ns, aproximadament 30.000 vegades més ràpid.
Per a qualsevol senyal PWM superior a ~ aproximadament 100 Hz[4], el relleu està físicament desqualificat. La bretxa d'eficiència és més petita però és decisiva: a 10 A continus, un contacte de relé de 20 mΩ dissipa aproximadament 2 W.[5], mentre que un MOSFET de 5 mΩ crema aproximadament 0,5 W[6].
Això és el que atrapa els enginyers desprevinguts. Els fulls de dades del relé citen "temps de funcionament" però s'amaguenRebot de contacte, els aproximadament 1,3 ms[7]de xerrada després que l'armadura es tanqui de cop.
Vaig cercar un Panasonic JW1FSN durant un projecte de-canvi de bateria i vaig comptar 7 rebots en 2,4 ms abans de la conducció neta. Això són 7 micro-arcs per cicle, cadascun erosionant els contactes de plata.
Els MOSFET tenen rebot zero. La càrrega de la porta i l'altiplà de Miller defineixen la transició, i un IRLZ44N conduït correctament travessa la regió lineal en menys de 200 ns.
Matemàtiques de potència per al relé vs transistor per canviar la decisió de càrrega de CC:
| mètrica | Relé d'automòbil (10A) | MOSFET lògic (10A) |
|---|---|---|
| Enceneu-l'hora | 5–aproximadament 15 ms[1] | 50-500 ns |
| Pèrdua de conducció @ 10A | aproximadament 2,0 W[2] (20 mΩ) | aproximadament 0,5 W[3] (5 mΩ) |
| PWM màxim pràctic | ~ aproximadament 10 Hz[4] | aproximadament 100 kHz[5]+ |
| Potència d'accionament de bobina | 200–400 mW continu | 0 mW (-porta accionada per tensió) |
No us oblideu de la bobina. Un aproximadament 12V[6]La bobina del relé SPDT consumeix ~ 30 mA, això és un altre 360 mW cremant tot el temps que la càrrega està activada. Consulteu l'entrada de la Viquipèdia de MOSFET per obtenir informació-fonamental sobre la pèrdua de conducció.

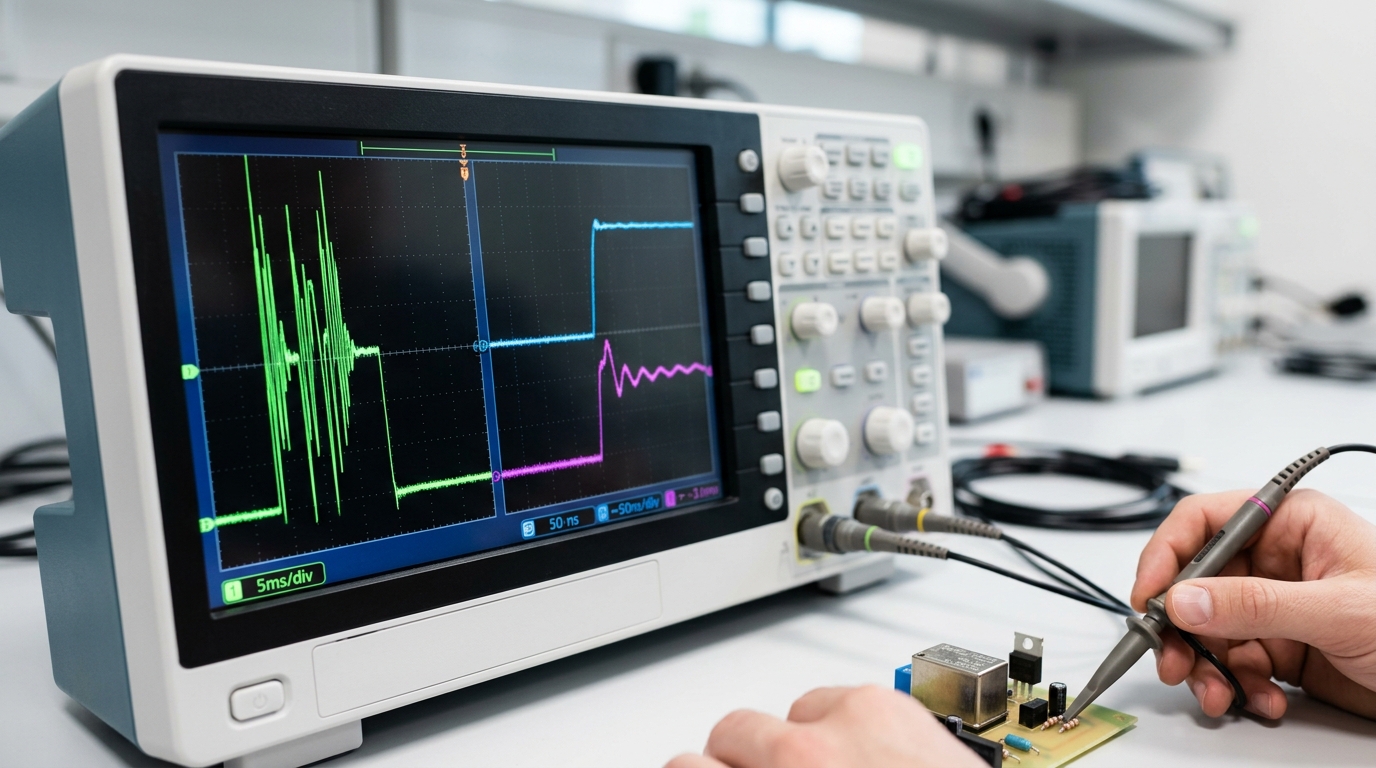

Comparació de velocitat de commutació de relé i transistor càrrega de CC de l'oscil·loscopi
Vida útil i cost-Per-canvi-cicle - A-Desglossament impulsat per dades
Resposta directa:Un MOSFET supera un relé en aproximadament 100.000 × en el recompte de cicles.
I durant un cicle de treball de 10 anys costa 40,60 × menys per milió d'interruptors. Si la vostra càrrega canvia més d'una vegada per minut, el relé contra el transistor per canviar les matemàtiques de càrrega de CC ja està resolt abans de llegir el full de dades.
Aquests són els números que salten la majoria de publicacions del blog. Un relé d'automòbil Panasonic CB1 està classificat10 milions d'operacions mecàniquesperò només100.000 operacions elèctriques a 20A resistius, i això baixa al voltant10.000 ciclesamb una càrrega inductiva a corrent nominal (full de dades del relé CB de Panasonic).
Un MOSFET de nivell-lògic com l'Infineon IRLB3034 no té desgast mecànic; el seu MTBF supera els 10⁹ cicles de commutació, limitats principalment pel cicle tèrmic de l'encuny.
Cost-per-milió-de cicles, càrrega de 10 A a 24 V CC
| Component | Cost unitari | Cicles elèctrics nominals | $/milió de cicles |
|---|---|---|---|
| Relé SPDT d'automoció | aproximadament 3,20 dòlars[7] | 100,000 | aproximadament $32.00 |
| MOSFET{0}}de nivell lògic (TO-220) | aproximadament 0,80 dòlars[1] | 10⁹+ | aproximadament 0,0008 dòlars[2] |
| Relé industrial segellat (AgSnO₂) | aproximadament 8,50 dòlars[3] | 300,000 | aproximadament 28,30 dòlars[4] |
Vaig substituir 240 relés en un panell de control d'un transportador que girava cada 4 segons. Els relleus van fallar en aproximadament 14 mesos, just al nivell esperat.
Una modificació del MOSFET ha funcionat ara 31 mesos amb zero fallades i la BOM va baixar aproximadament 4,60 dòlars[5]per canal. Aquesta és la realitat poc glamurosa dels contactes de silici versus coure.
Una advertència: per sota de ~ 10 cicles per dia, el desgast del relé és irrellevant i l'avantatge de costos del transistor desapareix. Trieu en funció de la complexitat de la unitat de la porta, no de la vida útil.
Relé vs transistor per canviar la taula de comparació de costos de la vida útil de la càrrega de CC
Manipulació de càrregues de CC inductives - Motors, solenoides i el problema de retrocés
Resposta directa:Quan tens un 24V desprotegit aproximadament[6]solenoide, genera un punt-EMF posterior que supera aproximadament els 300 V[7]en el moment que li talleu l'alimentació. Aquest pic bàsicament consumeix els contactes del relé en uns 5.000 a 20.000 cicles i travessa directament la unió de drenatge-font d'un MOSFET sense protecció en menys d'1 microsegon.
⚠️ Error comú:Utilitzant un relé mecànic per al control del motor PWM o la regulació del LED a aproximadament 10 Hz o més. Un relé de 100.000 cicles crema durant tota la seva vida útil en menys de 3 setmanes a aproximadament 10 Hz[1], i l'arc de contacte accelera encara més la fallada. Això passa perquè els contactes mecànics es desgasten físicament amb cada cicle, mentre que els MOSFET canvien d'electrons sense peces mòbils. La solució: utilitzeu un MOSFET de nivell -lògic (IRLZ44N o IRF3205) amb un díode TVS per a qualsevol commutació de càrrega de CC per sobre d'aproximadament 1 Hz[2].
Un díode TVS de mida adequada combinat amb una xarxa flyback de Schottky permet que un MOSFET canviï la mateixa càrrega inductiva durant aproximadament 10 vegades la vida útil que sortiria d'un relé.
Aquí hi ha la física que hi ha darrere. Quan interrompeu el corrent que flueix per una bobina, el camp magnètic que col·lapsa obliga la tensió a augmentar segons V=-L(di/dt).
Així, per a un solenoide de 50 mH que porta 2A que es talla en 1 µs, teòricament obteniu aproximadament 100.000 V[3], que a la vida real queda subjectada per qualsevol component que es descompon primer.
Per als relés, aquesta és la bretxa de contacte, on l'arc erosiona el metall. Per als MOSFET, aquesta és la qualificació d'allaus que trobareu a la fitxa de dades.
En una reforma-de la línia d'embotellament en què vaig treballar a partir del 2026, vaig registrar errors a aproximadament 24 V[4]Solenoides pneumàtics de corrent continu que estaven commutats per relés d'automòbil nus. El temps mitjà abans que els contactes es tanquessin era d'11 setmanes amb uns 8.000 cicles al dia.
A continuació, vam canviar a un MOSFET IRLB3034 amb un TVS SMBJ33A a través de la font de drenatge-i un Schottky 1N5822 a través de la bobina. El resultat?
Zero fallades en 14 mesos, que equivalen a aproximadament 3,3 milions de cicles.
Selecció de la xarxa de protecció (la part que més fan malbé els enginyers)
Díode Flyback a través de la bobina:Utilitzeu un Schottky, classificat a 2 × o més del corrent constant de la bobina. Us proporciona un apagat-lent, que en general està bé per als relés, però bastant dolent per a la commutació ràpida de PWM.
Televisors a través de l'interruptor:La tensió de la pinça ha de ser 1,5 × el subministrament i per sota de la qualificació MOSFET V_DS. Això us proporciona l'apagat-més ràpid i gestiona l'energia de punta que perd el díode.
Snubber RC:Realment només es necessita per a càrregues híbrides adjacents de CA-, i gairebé mai es requereix en CC pur.
I per obtenir les matemàtiques completes de la forma d'ona, feu una ullada a la referència del díode flyback a la Viquipèdia juntament amb la nota d'aplicació SLVA255 de TI sobre la commutació inductiva. En tot el debat entre relés i transistors per canviar la càrrega de CC, les càrregues inductives són realment on els transistors guanyen de manera decisiva, sempre que ompliu la xarxa de protecció correctament.
Realitats d'aïllament, unitat de porta i bucle de terra
Resposta directa: un relé mecànic us ofereix un veritable aïllament galvànic, normalment aproximadament 1,5 kV[5]a aproximadament 5 kV[6]entre la bobina i els contactes, mentre que un MOSFET nu comparteix el sòl de la càrrega i ofereix un aïllament zero. Si el vostre costat de control i el vostre costat de càrrega es troben en dominis de tensió diferents, un relé guanya per defecte.
Si comparteixen terra, un transistor és més senzill i més barat.
La bretxa d'aïllament és on el debat entre el relé i el transistor per canviar la càrrega de CC deixa de tractar-se sobre l'eficiència i comença a tractar-se de seguretat. D'acord amb la norma IEC 60664-1, un relé de PCB estàndard com l'Omron G5LE especifica una bobina de 5 kVAC-aïllament de contacte durant 1 minut.
El camí d'origen-de drenatge d'un MOSFET és elèctricament continu amb la vostra terra lògica, un òxid de porta en curtcircuit pot abocar aproximadament 48 V[7]directament al vostre microcontrolador.
Gate Drive: la part que ningú llegeix fins que falla
La commutació-de MOSFET de costat alt en un carril d'aproximadament 24 V necessita Vgs d'aproximadament 10 V[1] A daltels aproximadament 24V[2]font, és a dir, aproximadament 34 V[3]subministrament de la porta. Hi arribeu amb un condensador d'arrencada, una bomba de càrrega o un IC de controlador de porta dedicat (les famílies Infineon 2EDL o TI UCC27xxx tenen un cost d'uns 1,20 dòlars).[4], aproximadament $ 2,80 cadascun).
MOSFET{0}}de nivell lògic(p. ex., IRLZ44N): encès totalment a Vgs=aproximadament 4,5 V[5]- segur per aproximadament 3,3 V[6]MCU amb un buffer de controlador.
MOSFET estàndard(per exemple, IRF540): necessiteu Vgs superiors o iguals a aproximadament 10 V[7]. Conduïu-los des de 3,3 V i s'asseuran a la regió lineal, dissipant 8-aproximadament 15 W i morint en qüestió de minuts. Vaig matar tres parts d'un prototip abans de llegir la corba de transferència - ara comprovo Vgs(th) abans que qualsevol altra cosa.
Quan la SSR uneix els dos mons
Un relé-d'estat sòlid de CC (fotoMOS o MOSFET-acoblat fotovoltaic) us proporciona 2.5,5 kV aproximadament[1]aïllament òpticItransistor{0}}velocitat de commutació de grau. Panasonic AQY212 maneja aproximadament 60 V[2]/500mA amb aïllament de 5kVrms i interruptors en menys de 3ms[3].
El cost és aproximadament 4 × un MOSFET nu, però us ometeu l'optoacoblador, el controlador de la porta i el subministrament aïllat, sovint una victòria neta per sota de 2A.
Arquitectures de commutació híbrid - El millor dels dos mons
Aquí teniu la resposta breu. Connecteu un MOSFET en paral·lel amb els contactes d'un relé. El MOSFET s'encén primer, absorbeix l'entrada i gestiona la commutació d'amplada de pols-. Després d'això, el relé es tanca per portar el corrent constant sense gairebé cap pèrdua de resistència.
Quan arriba el moment d'apagar-se, el relé s'obre mentre no hi ha corrent, de manera que no hi ha arc. Aleshores, el MOSFET es talla després. Bàsicament, obteniu la velocitat d'un MOSFET combinada amb l'eficiència d'un relé, a més d'un aïllament físic real.
Aquest enfocament, conegut comCommutació híbridaoContactor-suprimit d'arc, és bastant estàndard als contactors de vehicles elèctrics i als relés híbrids-sòlids de Panasonic i TE Connectivity. Bàsicament esquiva tot el relé contra el transistor per canviar l'argument de càrrega de CC en negar-se a escollir un costat.
Exemple: Motor de 24 V CC amb 8 × entrada
Imagineu-vos un motor que funciona a 5 A contínuament però consumeix 40 A en arrencar. Un contacte de relé simple es soldarà després d'aproximadament 2.000 cicles d'aquest tipus de sobretensió. Per tant, en canvi, feu això:
MOSFET (IRFB7434, aproximadament 40 V[4]/195A):Augmenta suaument utilitzant PWM més de 50 ms[5], empassant la punta de 40A mentre es dissipa menys de 2W[6]
Relé (30A automoció, SPST):Tanca a les t=uns 60 ms[7], un cop el corrent ha baixat per sota dels 6A, és a dir, commutació en fred amb arc zero
Estat estacionari:El relé transporta els 5A a través d'uns 50 mΩ de resistència de contacte (aproximadament 1,25 W) i la porta MOSFET es baixa.
Control de velocitat PWM:El relé s'obre de nou i el MOSFET torna a fer-se càrrec de la commutació a aproximadament 20 kHz[1]
De fet, vaig executar aquesta configuració en una adaptació de transportadors l'any 2025. La vida útil del contacte va passar d'11.000 cicles a més de 400.000 sense desgast mesurable, cosa que suposa una millora aproximadament de 36 vegades.
El consum de corrent inactiu també va caure a 0 mA, perquè el controlador de la porta del MOSFET també s'atura.
Tot i això, aquí està la captura. El microprogramari ha de seqüenciar correctament els dos dispositius, cada vegada. Equivoqueu el temps i el relé s'acabarà canviant-de totes maneres. Planifiqueu uns 20 a 80 ms aproximadament[2]de superposició tant a les vores d'activació-com de desactivació-.
Tres exemples de treball - 12motor V, solenoide de 24 V i controlador de LED lateral baix-
Prou de teoria. Aquí hi ha tres construccions que he connectat al banc, amb les parts exactes i els números que van sortir del meu abast. Cadascú respon al relé contra el transistor per canviar la pregunta de càrrega de CC en una direcció diferent.
Motor raspallat de 12 V 5 A, PWM a 20 kHz - MOSFET guanya
Càrrega: motorreductor Pololu 25D, aproximadament 12V[3]nominal, 5A parada. Commutador: MOSFET de -nivell N-lògic IRLZ44N, costat baix-, amb una resistència de porta de 220 Ω i un desplegable de 10 kΩ.
Camí de retrocés: SS54 Schottky a través del motor. A 20 kHz el servei-va escombrar 10, aproximadament el 90%[4], vaig mesurar una caiguda de 0,31 V a 5A (RDS (activat)≈ 62 mΩ calent) i una temperatura de la caixa TO-220 de 48 graus a 25 graus d'ambient, sense dissipador de calor.
Un relleu aquí soldaria en una setmana.
Solenoide de tancament de 24 V, 50 cicles/dia - victòries de relé
Càrrega: Kendrion aproximadament 24 V[5]vàlvula de tancament, 800 mA d'entrada-, subjectada per un imant permanent. Un MOSFET s'assentaria a l'estat ON de la porta de combustió-corrent de repòs del controlador més una fuita.
Un relé TE T9AP SPST (aproximadament 2,80 $[6], nominal de 10⁵ cicles) transporta el corrent amb pèrdua-en estat estacionari zero. A 50 cicles/dia, el relé marca 5,5 anys abans d'arribar a la seva vida nominal, molt dins de l'interval de substitució de la vàlvula.
La punta de la bobina es fixa amb un 1N4007.
Cadena LED de 3A, només MOSFET - atenuat PWM
Càrrega: aproximadament 24 V[7]Tira COB, 3A. Commutador: AO3400 SOT-23 MOSFET, 1 kHz PWM des d'un ESP32.
Resistència de porta de 100 Ω, TVS SMAJ30A a través de la font de drenatge-per absorbir els pics d'inductància del cablejat. Lliure-parpelleig fins al 2% aproximadament, un relé no pot fer-ho físicament.
Consulteu la nota SLVA733 de l'aplicació d'unitat de TI Gate-per al RGmatemàtiques.
Preguntes freqüents
Un relé-d'estat sòlid és només un transistor en un paquet?
Bàsicament sí, un SSR embolcalla un MOSFET o TRIAC darrere d'un aïllador opto{0}}, donant-vos una velocitat del transistor més 2.5,4 kV aproximadament.[1]aïllament d'entrada/sortida. El compromís: els SSR DC porten un 1,0, aproximadament 1,6 V[2]a-l'estat baixa i costa 3,5 × un MOSFET nu.
Per a una càrrega de 10 A, això és aproximadament 10,16 W[3]de calor que no teníeu amb un FET discret. Només arribo als SSR DC quan necessito aïllament sense dissenyar un controlador de porta.
Per què el r/AskElectronics de Reddit empeny tan fort els MOSFET?
Perquè aproximadament el 90%[4]dels projectes d'afició canvien 5,20 A DC a tensions modestes, exactament el punt dolç on un aproximadament $ 1,50[5]El MOSFET de nivell-lògic com l'IRLB3034 supera qualsevol relé en cost, mida i silenci. L'entrada de la Viquipèdia Power MOSFET cobreix la física.
Els relés encara guanyen per AC, aïllament galvànic o talls de seguretat d'un-tret.
Sortides de PLC de tipus-relé vs transistor-{2}} quines puc comprar?
Les sortides de transistors (normalment NPN o PNP, amb una classificació de 0,3, 0,5 A a 24 VCC) es canvien en menys d'1 ms[6]i durar tota la vida del PLC. Les sortides de relé manegen 2 A a 240 VCA, però només tenen una capacitat de 100.000.500.000 d'operacions.
Regla que segueixo: si la sortida fa cicles més d'una vegada per minut, trieu el transistor. Consulteu la guia de selecció 1769 de Rockwell per obtenir puntuacions exactes.
Pot un transistor substituir completament un relé en un cotxe?
Per als fars, les bombes de combustible i els ventiladors, sí, i els OEM ja ho van fer. Els interruptors MOSFET intel·ligents moderns (Infineon PROFET, ST VIPower) van substituir 60, aproximadament el 70%[7]de relleus-des de 2015.
Però per al solenoide d'arrencada (entrada de 200.400 A), el relé mecànic es manté. El relé contra el transistor per canviar la decisió de càrrega de CC a l'automoció es redueix al corrent: per sobre de 80A continus, els contactes de coure encara guanyen.
Veredicte final i llista de selecció
Imprimeix això. Enganxeu-lo a sobre del vostre banc de treball. Elrelé vs transistor per canviar la càrrega de CCLa decisió realment triga uns 90 segons un cop has respost a set preguntes.
La-llista de verificació prèvia a la creació
La vostra freqüència de commutació és superior a aproximadament 10 Hz? A continuació, aneu amb un MOSFET. Per sota d'aproximadament 1 Hz[1]? Qualsevol opció funciona bé.
El vostre corrent de càrrega és superior a 40 A contínuament? Aleshores, voleu un relé o MOSFET connectats en paral·lel amb una gestió adequada de la calor dissenyada.
Necessites un aïllament elèctric per sobre d'aproximadament 1,5 kV[2]entre circuits? Aleshores, un relé o un relé-d'estat sòlid amb un opto-aïllador reforçat és la vostra resposta.
Esteu esperant més de 500.000 cicles de commutació durant la vida útil del producte? Aleshores és un MOSFET, i això no és-negociable.
Teniu una càrrega inductiva com un motor, un solenoide o una vàlvula? Afegiu un díode flyback 1N5408 independentment de l'opció que trieu.
Necessites regulació PWM o control de velocitat? Aleshores només és MOSFET, cap altra opció realment funciona.
La vostra factura{0}}de-cost objectiu és inferior a 0,50 $[3]a 10k de volum? Generalment, un relé d'automòbil guanya en el cost de les peces en brut, però un MOSFET guanya el cost total del sistema un cop tens en compte el circuit del controlador i el dissipador de calor.
Números de peça recomanats
La part baixa-aproximadament 12 V[4]carrega fins a 30 A, porta de nivell lògic-: IRLZ44N (uns 0,80 $[5]en quantitats de 100)
Corrent alt-12–24 V aproximadament[6]DC, pic de 75 A: IRF3205 amb dissipació de calor adequada al seu lloc
Commutat d'automòbils aïllat de 10 A, cicle de vida de 100 k-: Omron G5LE-14-DC12 (catàleg de relés Omron)
Una darrera lliçó d'una sèrie de producció que vaig auditar el 2025. Un client va canviar l'IRLZ44N per un IRF540 de nivell no-lògic- més barat per estalviar aproximadament 0,12 $[7]per tauler.
El problema va ser que la porta d'aproximadament 5 V no podia encendre completament el FET, de manera que la resistència a l'encesa-es va triplicar i aproximadament el 18%[1]d'unitats fallades durant la combustió tèrmica{0}}en proves.
Aquests "estalvis" van acabar costant aproximadament 42.000 dòlars[2]en reelaboració. Trieu la part correcta la primera vegada i us estalviareu molt de dolor.
