El relé en miniatura soluciona els mals de cap comuns de cablejat de PCB de 5V

Sovint tracteu problemes de cablejat en nous projectes de PCB. Un relleu en miniatura fa que les coses siguin menys complicades. Estalvia espai i fa que el sistema sigui més fiable. Podeu afegir aquests relés a cotxes, fàbriques i dispositius domèstics. Els enginyers i aficionats els trien per a un bon rendiment i seguretat. Molts projectes utilitzen ara relés en miniatura. Duren més i encaixen bé en dissenys petits.

Automoció: fars, bombes de combustible, sistemes de climatització

Industrial: control de motors, sistemes de transport, robòtica

Electrodomèstics: aire condicionat, rentadores, forns

Energies renovables: inversors solars, sistemes de gestió de bateries

Automatismes: PLCs, quadres de control, circuits de seguretat

Aportacions clau

Els relés en miniatura faciliten el cablejat en projectes de PCB. Ajuden a reduir la complexitat del cablejat. També estalvien espai a la pissarra. Aquests relés fan que els circuits siguin més fiables. Protegeixen els circuits de la pols i la humitat. També protegeixen dels pics elèctrics. L'ús de relés en miniatura us permet crear dissenys més petits. Podeu col·locar més peces en un espai reduït. Seguiu sempre les millors pràctiques a l'hora de triar i instal·lar relés. Això ajuda el vostre projecte a durar més temps. Els relés en miniatura funcionen bé amb microcontroladors. Això els fa bons per a molts usos.

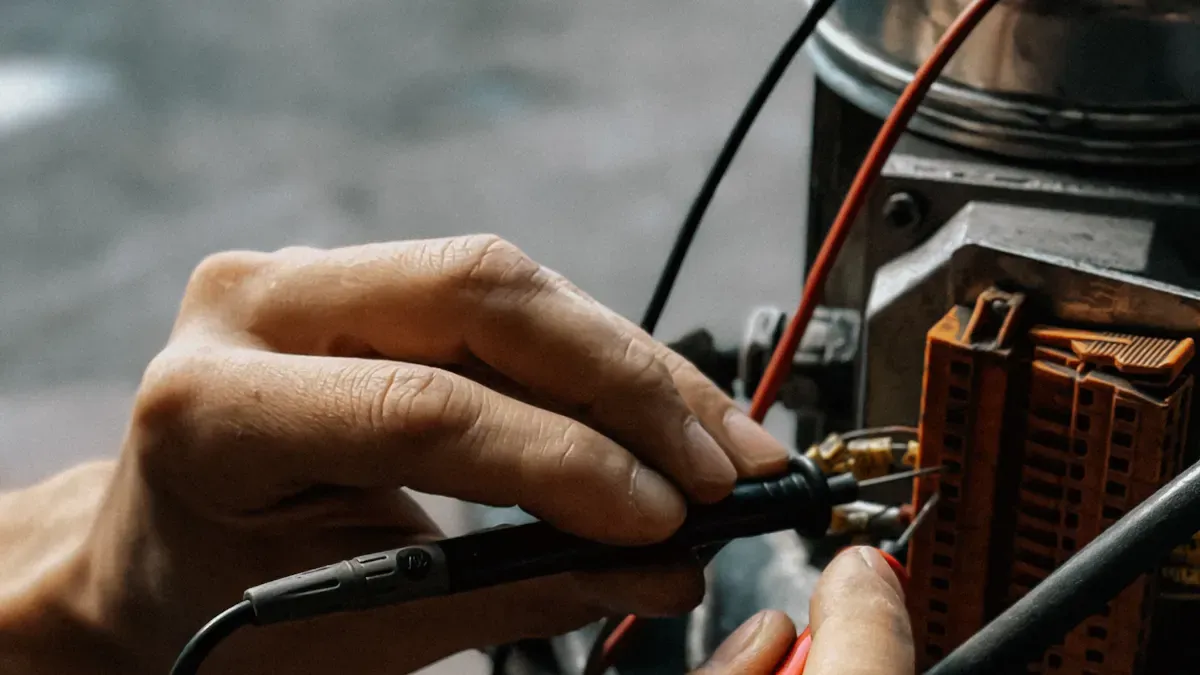

Problemes comuns de cablejat de PCB de 5 V

Complexitat del cablejat

Quan construïu un PCB de 5 V, veieu molts cables. Cada cable nou fa les coses més difícils. Heu de planificar cap a on va cada rastre. Si les traces es creuen, pot causar problemes. Els rastres prims poden escalfar-se o perdre tensió. Cal afegir fusibles i díodes per seguretat. Aquests protegeixen el vostre tauler dels pics de tensió. Una mala connexió a terra pot provocar sorolls i errors. Si oblideu desacoblar els condensadors, el soroll de voltatge pot restablir els xips o alterar les dades.

Consell: utilitzeu un pla de terra fort i poseu condensadors de desacoblament a prop dels vostres xips. Això ajuda a que el vostre circuit funcioni millor.

Fiabilitat de la connexió

Les bones connexions són molt importants per al vostre PCB. Els cables solts o la soldadura feble poden trencar-se ràpidament. Això pot fer que el circuit deixi de funcionar o actuï estrany. Si no protegeu el vostre tauler, els pics i les sobretensions poden fer-lo mal. Comproveu sempre si cada connexió és forta i estable.

Petits rastres fan que el circuit sigui feble.

Una mala connexió a terra provoca més soroll.

Cap dispositiu de protecció pot danyar el vostre tauler.

Limitacions d'espai

No hi ha gaire espai en un PCB. Els relés grans ocupen massa espai i dificulten el cablejat. Heu d'encaixar moltes peces en un lloc petit. Els relés de PCB són més petits i lleugers que els contactors grans. Podeu posar-los directament a la pissarra per estalviar espai. Això us permet utilitzar millor la zona. Els dissenys de relés en miniatura fan que el cablejat sigui més fàcil i el vostre equip sigui més petit.

Nota: els relés petits us ajuden a crear dispositius petits i millors.

Errors de soldadura

Els errors de soldadura poden arruïnar el vostre treball. Potser us perdeu un lloc o feu un pont entre rastres. Aquests errors poden provocar curtcircuits, circuits oberts o mal funcionament. Hauríeu de comprovar tots els punts de soldadura i provar la placa abans d'utilitzar-la.

Les juntes de soldadura en fred es poden trencar fàcilment.

Els ponts de soldadura fan connexions incorrectes.

Massa calor pot aixecar els coixinets del tauler.

Podeu aturar molts problemes de cablejat escollint peces bones i seguint passos intel·ligents. Les solucions de relés en miniatura fan que el vostre disseny sigui més senzill i més fiable.

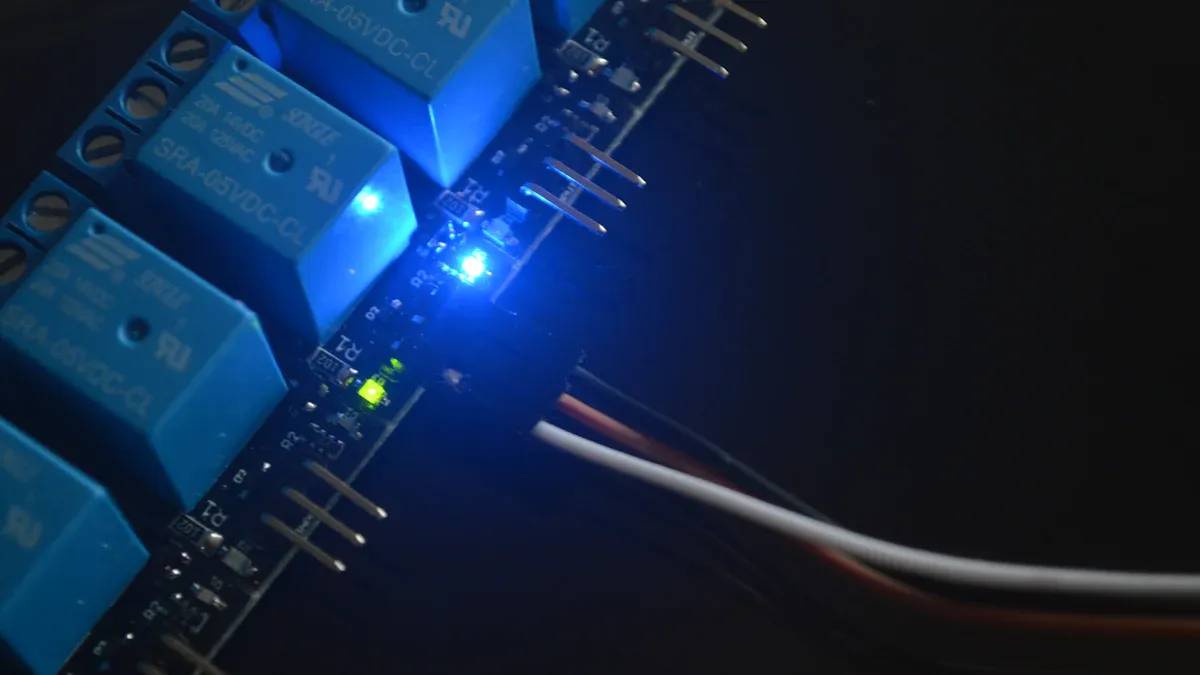

Solucions de relés en miniatura

Disseny de circuits simplificat

Podeu fer que el vostre circuit sigui molt més senzill quan utilitzeu un relé en miniatura. Aquests relés són fàcils de connectar i funcionen bé amb microcontroladors. No cal afegir molts cables o peces addicionals. Això t'estalvia temps i redueix els errors. Podeu veure com les diferents funcions ajuden al vostre disseny a la taula següent:

Un relé en miniatura pot gestionar fins a 10 A a 250 V. Podeu utilitzar-los tant per a càrregues petites com grans. No us haureu de preocupar per utilitzar cables gruixuts o traces grans si seguiu unes bones regles de disseny. Això fa que el vostre PCB sigui net i segur.

Fiabilitat millorada

Vols que el teu projecte duri molt de temps. Els relés en miniatura tenen una construcció segellada. Això manté la pols i la humitat fora. Els contactes es mantenen nets i funcionen bé durant anys. No us haureu de preocupar per l'arc o els danys per calor. Aquí hi ha algunes maneres en què els relés segellats milloren la fiabilitat:

Els contactes tancats hermèticament bloquegen la brutícia i la humitat.

El segellat redueix el risc d'arc, la qual cosa manté el circuit segur.

Els imants a l'interior ajuden a controlar els arcs i gestionar la calor.

La majoria dels relés en miniatura duren unes 40.000 hores. Això vol dir que podeu executar el vostre projecte durant gairebé cinc anys sense problemes. La bobina utilitza filferro de coure de poliuretà, que resisteix la calor i ajuda al relé a durar més temps.

Pesada compacta

Sovint necessiteu encaixar moltes peces en una petita PCB. Els relés en miniatura ocupen menys espai que els relés estàndard. La seva forma esvelta us permet col·locar més relés a la mateixa zona. Podeu utilitzar l'espai addicional per a altres peces o fer que el vostre dispositiu sigui més petit. Això us ajuda a dissenyar productes intel·ligents i moderns.

Els relés en miniatura utilitzen conjunts de bobines especials i peces petites per estalviar espai. Podeu planificar millor el vostre PCB i evitar la pèrdua d'espai. Heu de mantenir prou espai entre les traces d'alta-tensió i de baixa-tensió. Això manté el vostre tauler segur i funcionant bé.

Fàcil integració de PCB

Podeu muntar un relé en miniatura directament al vostre PCB. Això fa que el vostre projecte sigui més fàcil de construir i provar. No cal que utilitzeu contactors grans ni cables addicionals. Podeu seguir aquests passos per connectar un relé a un microcontrolador:

Connecteu el pin VCC del relé al pin de 3,3 V o 5 V del vostre tauler.

Connecteu el pin GND a terra.

Connecteu el pin IN a un pin GPIO del vostre microcontrolador.

Podeu utilitzar Python o un altre llenguatge per controlar el relé. Assegureu-vos d'utilitzar els colors de cable adequats per evitar errors. Per exemple, utilitzeu el vermell per a l'alimentació, el blau per al senyal i el verd per a terra.

Els relés en miniatura poden suportar corrents elevats si utilitzeu traces amples i manteniu prou espai entre contactes. No heu de col·locar relés a prop de parts calentes. Això manté el vostre tauler fresc i segur. Podeu muntar relés com a peces de-forats passants o utilitzar suports especials per obtenir suport addicional.

Consell: els relés en miniatura són populars en inversors solars, carregadors de vehicles elèctrics i molts dispositius intel·ligents. La seva mida petita i el seu fàcil muntatge us ajuden a acabar el vostre projecte més ràpidament.

Aplicacions

Projectes típics de PCB de 5 V

Els relés en miniatura s'utilitzen en molts projectes de PCB de 5 V. Et permeten controlar grans dispositius amb un petit senyal. Aquí hi ha algunes maneres en què la gent els utilitza:

Podeu utilitzar un Raspberry Pi i un relé de 5 V per controlar motors i vàlvules.

Un termistor pot encendre un ventilador o un escalfador quan detecta una temperatura establerta.

Podeu canviar el relé per alimentar un receptor en un projecte de control remot.

Els relés us ajuden a connectar de manera segura circuits de baixa-tensió a aparells d'alta-tensió en domòtica.

Aquests exemples mostren que podeu fer tasques difícils amb un cablejat fàcil.

Escenaris abans-i-després

Si construïu una PCB sense relé, necessiteu molts cables i peces. Això fa que el vostre tauler sigui desordenat i difícil d'arreglar. Afegir un relé fa que el vostre disseny sigui molt més net. El relé manté el circuit de control segur del dispositiu que canvieu. Podeu controlar més dispositius amb menys feina.

Podeu trobar guies per connectar un relé a un Arduino. Només necessiteu un transistor per controlar el relé. Aquesta configuració us permet canviar aparells de CA amb un petit senyal de CC.

Opinió dels usuaris

Molta gent diu que els relleus fan que els seus projectes durin més. No us haureu de preocupar pel desgast d'alguns tipus de relés. Això significa que el vostre tauler falla menys i dura més. També eviteu problemes com l'oxidació i l'arc, que poden perjudicar els relés habituals. El canvi més ràpid ajuda al vostre projecte a funcionar bé, sobretot quan el temps és important. Als usuaris els agrada com els relés mantenen els circuits segurs i fàcils d'utilitzar.

Consell: podeu utilitzar relés en projectes de comunicació, control remot i microcontroladors. Fan que el cablejat sigui senzill i el vostre sistema sigui fort.

Consells d'integració de relés en miniatura

Selecció de relleus

Voleu triar el relé adequat per al vostre projecte. Comenceu comprovant la tensió de la bobina i les classificacions actuals. Assegureu-vos que coincideixin amb el vostre circuit de control. Mireu la configuració del contacte, com ara normalment obert (NO) o normalment tancat (NC), per adaptar-se a les vostres necessitats de commutació. Penseu en el tipus de càrrega que controlareu. Algunes càrregues, com els motors, necessiten materials de contacte especials. Tingueu en compte aquests passos quan trieu un relé:

Comproveu les classificacions de tensió i corrent tant per a la bobina com per als contactes.

Trieu la configuració de contacte correcta (NO, NC o canvi).

Relacioneu el relé amb el vostre tipus de càrrega (resistiva o inductiva).

Decidiu si necessiteu un canvi ràpid o una alta freqüència.

Mesureu l'espai del vostre PCB i trieu un paquet DIP o SMD que s'adapti.

Assegureu-vos que el relé ofereix prou aïllament entre els costats de control i de càrrega.

Penseu en el medi ambient. El vostre tauler afrontarà la calor, la humitat o la vibració?

Mireu la vida útil del relé i quants cicles pot suportar.

Comproveu el temps de resposta si el vostre projecte necessita una acció ràpida.

Comproveu si necessiteu funcions addicionals, com ara el tancament o la protecció integrada-.

Bones pràctiques d'instal·lació

Podeu fer que el vostre relé duri més i funcioni millor seguint els bons passos d'instal·lació:

Utilitzeu una tensió de CC estable que coincideixi amb la valoració de la bobina del relé. Això evita que el relé s'escalfi o falli.

Per a càrregues inductives o capacitives, afegiu un circuit amortiguador. Això protegeix els contactes d'arcs i pics de tensió.

Col·loqueu el relé lluny de les peces calentes del PCB. La calor pot escurçar la vida del relé.

Manteniu prou espai entre les traces d'alta-tensió i de baixa-tensió. Això evita els curts i manté la taula segura.

Col·loqueu el relé fermament a la PCB per evitar estrès o danys.

Consell: els relés segellats bloquegen la pols i la humitat, de manera que funcionen bé en entorns difícils.

Resolució de problemes

Si el vostre relé no funciona, podeu seguir aquests passos per trobar el problema:

Mireu el relé i la placa per detectar danys, cables solts o corrosió.

Utilitzeu un multímetre per comprovar la resistència de la bobina i veure si el relé fa clic quan està alimentat.

Comprovar la continuïtat dels contactes i mesurar-ne la resistència.

Comproveu els circuits de control i càrrega per a la tensió i corrent correctes.

Traieu el relé i proveu-lo en un banc si encara teniu problemes.

Podeu resoldre la majoria dels problemes comprovant cada part pas a pas. Això us ajuda a mantenir el vostre relé en miniatura funcionant bé en el vostre projecte.

Podeu solucionar molts problemes de cablejat als vostres projectes de PCB de 5 V mitjançant un relé en miniatura. Els bons materials i els dissenys intel·ligents ofereixen una forta anti-interferència i fan que el relé duri més temps. Els vostres circuits funcionen millor i es trenquen menys. També estalvieu espai dins del vostre dispositiu. Aquests relés encaixen bé en llocs petits:

Podeu obtenir més informació i millorar l'ús dels relés amb aquests enllaços:

Conceptes bàsics del relé: tecnologia

Fonaments dels relés (contactes mòbils)

Preguntes freqüents tècniques per a relés

Exemples d'aplicació de sensors: solucions pràctiques per a reptes d'enginyeria

Resolució de problemes de circuits de relés: una guia pràctica per a enginyers elèctrics

Podeu fer que el vostre proper projecte de PCB sigui més senzill, més segur i més fort si feu servir relés en miniatura.

Preguntes freqüents

Què és un relé en miniatura?

Un relé en miniatura és un petit interruptor que controleu amb electricitat. L'utilitzeu per encendre o apagar dispositius als vostres projectes de PCB. Estalvia espai i facilita el cablejat.

Es pot utilitzar un relé en miniatura amb un microcontrolador?

Sí, pots. La majoria de relés en miniatura funcionen bé amb microcontroladors com Arduino o Raspberry Pi. Només necessiteu un circuit de controlador senzill per connectar-los.

Quant de corrent pot gestionar un relé en miniatura?

Podeu trobar relés en miniatura que manegen fins a 10A a 250V. Comproveu sempre el full de dades per obtenir la qualificació exacta. L'ús del relé adequat manté el vostre projecte segur.

Quins són els principals avantatges d'utilitzar un relé segellat?

Els relés segellats eviten la pols i la humitat. Això ajuda que el vostre circuit duri més temps i funcioni millor en llocs difícils.

Com es prova si un relé funciona?

Escolteu un clic quan engegueu la bobina.

Utilitzeu un multímetre per comprovar si els contactes s'obren i es tanquen.

Proveu el relé fora del vostre circuit si teniu problemes.
